| N系列射頻同軸連接器 |
|
溫 度 范 圍 |
-65～+165℃ |
特 性 阻 抗 |
50Ω |
工 作 電 壓 |
1000V(rms) |
頻 率 范 圍 |
0-11GHz |
介 質 耐 壓 |
1500V |
接 觸 電 阻 |
內導體:≤1mΩ,外導體;≤0.2mΩ |
絕 緣 電 阻 |
≥5000MΩ |
|
電 壓 駐 波 比 |
|
連 接 器 耐 久 性 |
500次 |
|
|
| |
|

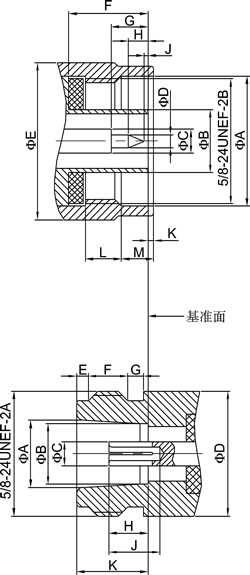

PLUG(mm)
代號 |
最小值 |
最大值 |
A |
16.00 |
- |
B |
- |
8.38 |
C |
3.00 |
3.15 |
D |
1.60 |
1.68 |
E |
- |
21.00 |
F |
10.11 |
10.46 |
G |
5.33 |
5.84 |
H |
3.30 |
4.32 |
J |
0.08 |
- |
K |
0.41 |
1.52 |
L |
4.50 |
5.00 |
M |
4.01 |
4.27 |
|
JACK(mm)
代號 |
最小值 |
最大值 |
A |
8.53 |
8.74 |
B |
8.03 |
8.13 |
C |
3.00 |
3.15 |
D |
- |
15.93 |
E |
1.19 |
1.96 |
F |
4.37 |
5.13 |
G |
1.19 |
1.96 |
H |
4.75 |
5.26 |
J |
5.33 |
- |
K |
9.04 |
9.19 |
|
|
|
