| SSMB射頻同軸連接器 |
|
溫 度 范 圍 |
-55～+155℃ |
特 性 阻 抗 |
50Ω |
工 作 電 壓 |
250V |
頻 率 范 圍 |
0-3GHz |
介 質 耐 壓 |
500V |
接 觸 電 阻 |
內導體:≤5mΩ,外導體;≤2.5mΩ |
絕 緣 電 阻 |
≥1000MΩ |
|
電 壓 駐 波 比 |
直式≤1.22(0-1GHz),≤1.35(1-3GHz);彎式≤1.50(0-1GHz),≤1.63(1-3GHz)
|
連 接 器 耐 久 性 |
500次 |
|
|

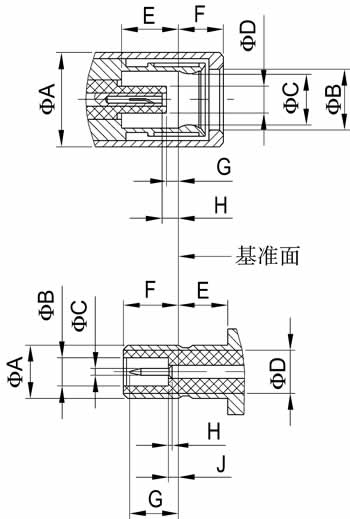

PLUG(mm)
代號 |
最小值 |
最大值 |
A |
4.5 |
- |
B |
2.74 |
- |
C |
- |
- |
D |
- |
1.35 |
E |
2.74 |
- |
F |
- |
2.26 |
G |
0.53 |
- |
H |
0.53 |
0.89 |
|
JACK(mm)
代號 |
最小值 |
最大值 |
A |
- |
2.68 |
B |
1.37 |
- |
C |
0.35 |
0.38 |
D |
2.10 |
2.14 |
E |
2.30 |
- |
F |
- |
2.77 |
G |
- |
2.44 |
H |
0.00 |
0.13 |
J |
- |
0.56 |
|
|
|
